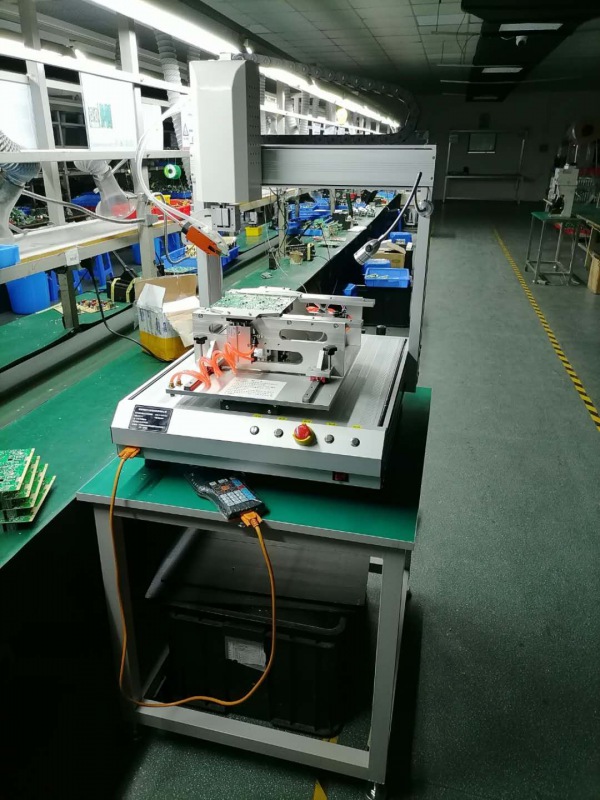

桌面式PCBA剪腳機

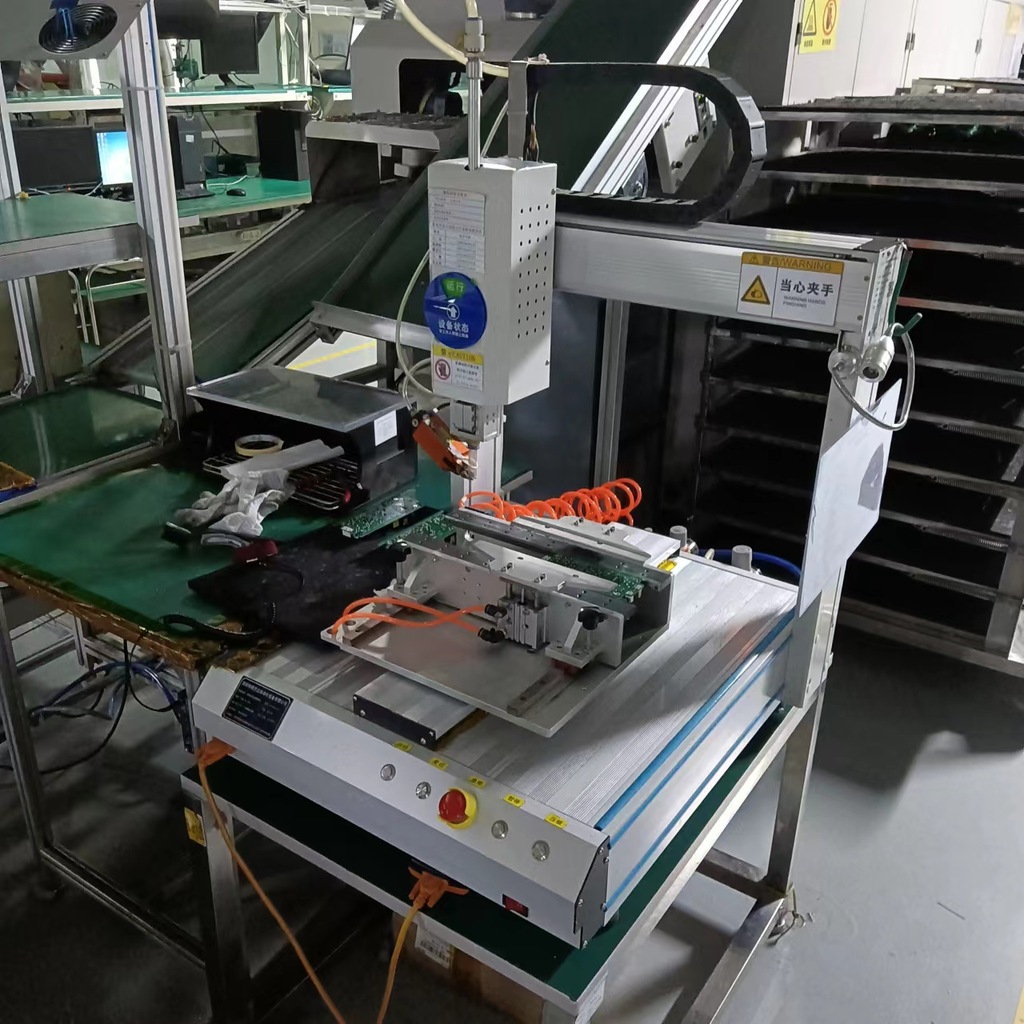

離線式PCBA剪腳機
產品用途：
主要適用于PCB行業線路板選擇性剪腳
特點：
剪腳速度快，理論最快速度18000點
可選擇性剪腳，高度可任意設置
Z軸可360度旋轉，避開障礙
真空吸料裝置吸走廢料
程序優化，操作簡單，示教編程
主要配置：
臺灣OPT氣動剪刀（可選配日本利萊）
上銀導軌
TBI絲桿
研控閉環伺服馬達
全職主控系統
Rev2.0
| 項目名稱 | 參數·規格·說明 | 備注 |
| 名稱 | 離線式自動剪腳機 | |
| 型號 | JYD-LX-441R-02 | |
| 設備尺寸 | 800*650*900（mm） | |
| 設備重量 | 55KG | |
| 電源·功率 | 二相 AC 220V 50/60HZ，0.6KW | |
| 氣源 | 0.6～0.8Mpa | |
| PCB尺寸范圍 | 最小50*50mm;最大260*380mm | |
| PCB定位方式 | 工藝邊定位 | |
| 引腳直徑·材質 | 直徑0.2~1.6mm; 材質:銅，鋁，鐵，銅鋁合金 | （鋼材質不可） |
| 氣動剪 | 臺灣OPT MS-10 | |
| 剪刀頭 | 日本利萊S4-1 | |
| 行程 | X：400 Y：400 Z:100 R：360° | |

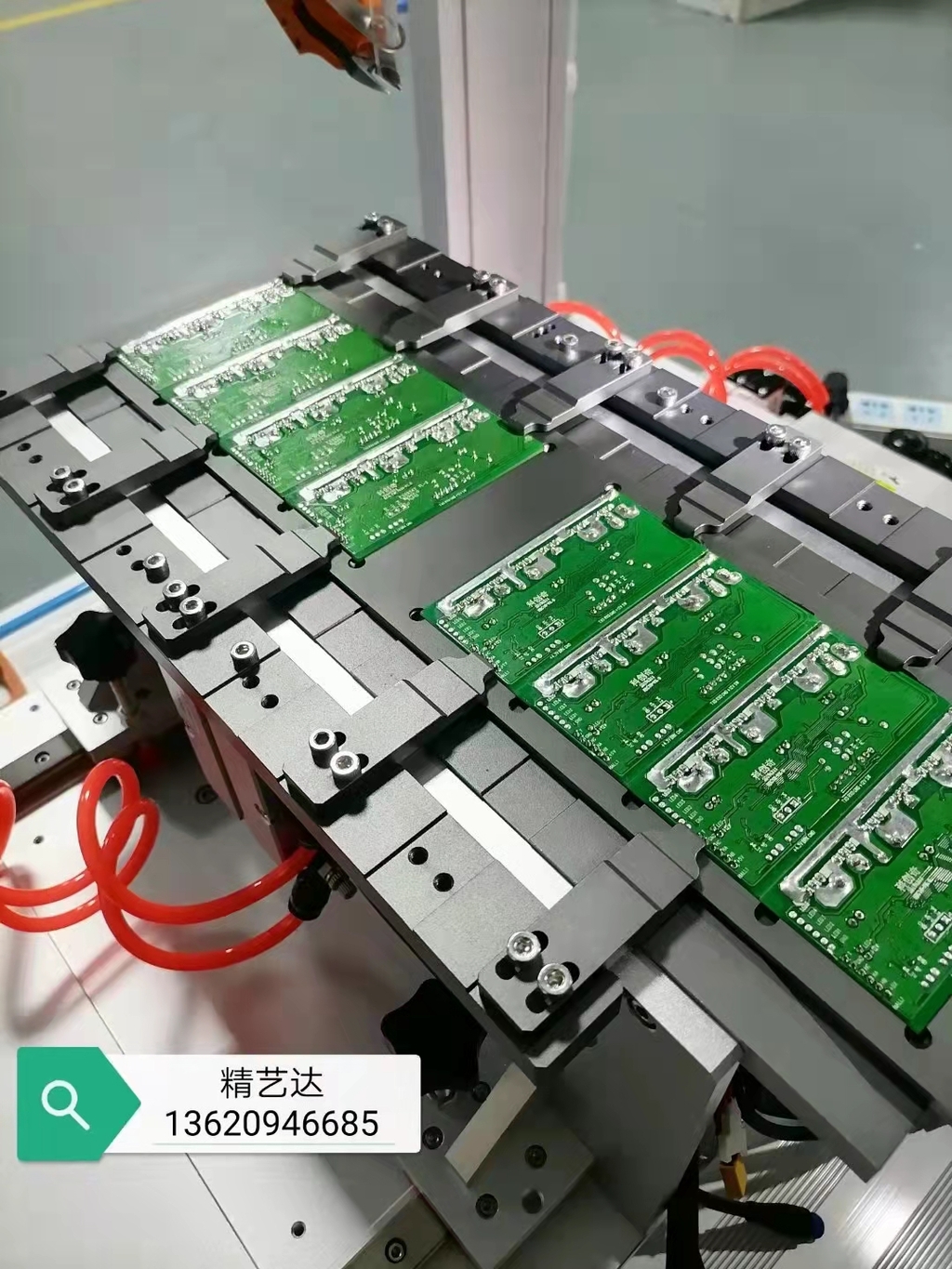

| 夾具尺寸 | 長：380；寬：0~260（可調） | 氣動壓板 |
| XY軸導軌 | 銀泰或上銀 | 3M同步帶傳動 |
| Z軸絲桿 | TBI1610 | 3M同步帶傳動 |
| R軸花鍵軸 | TBI SLF0016 | 3M同步帶傳動 |
| 驅動電機 | XYZ軸雷賽57系列閉環，R軸雷賽57系列開環 | |
| 運動控制系統 | 四軸（剪腳）運動控制系統 | |
| 吸料方式 | 真空吸料管∮12 | |
| 編程方式 | 手柄+人工示教 | |
| 剪腳速度 | 理論18000點/H，實際平均3點/S | |
| 剪腳高度 | 單點可控可調 |
