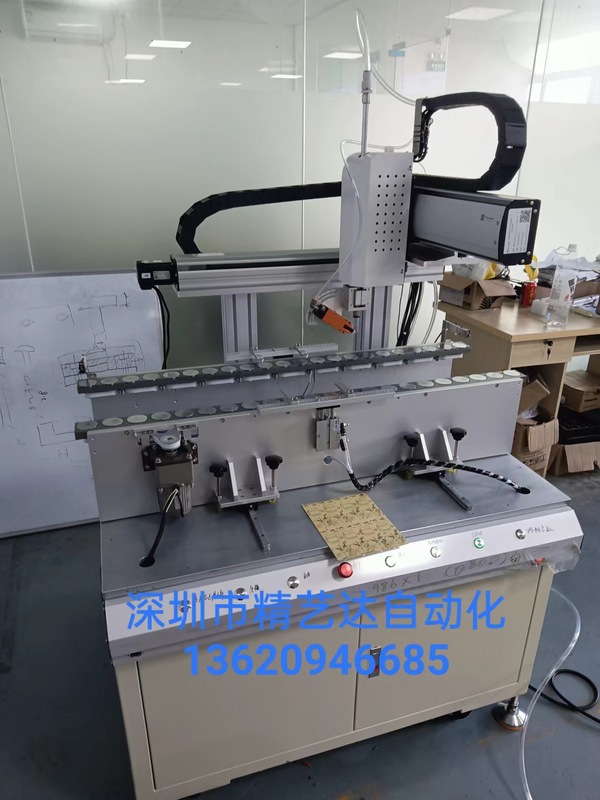

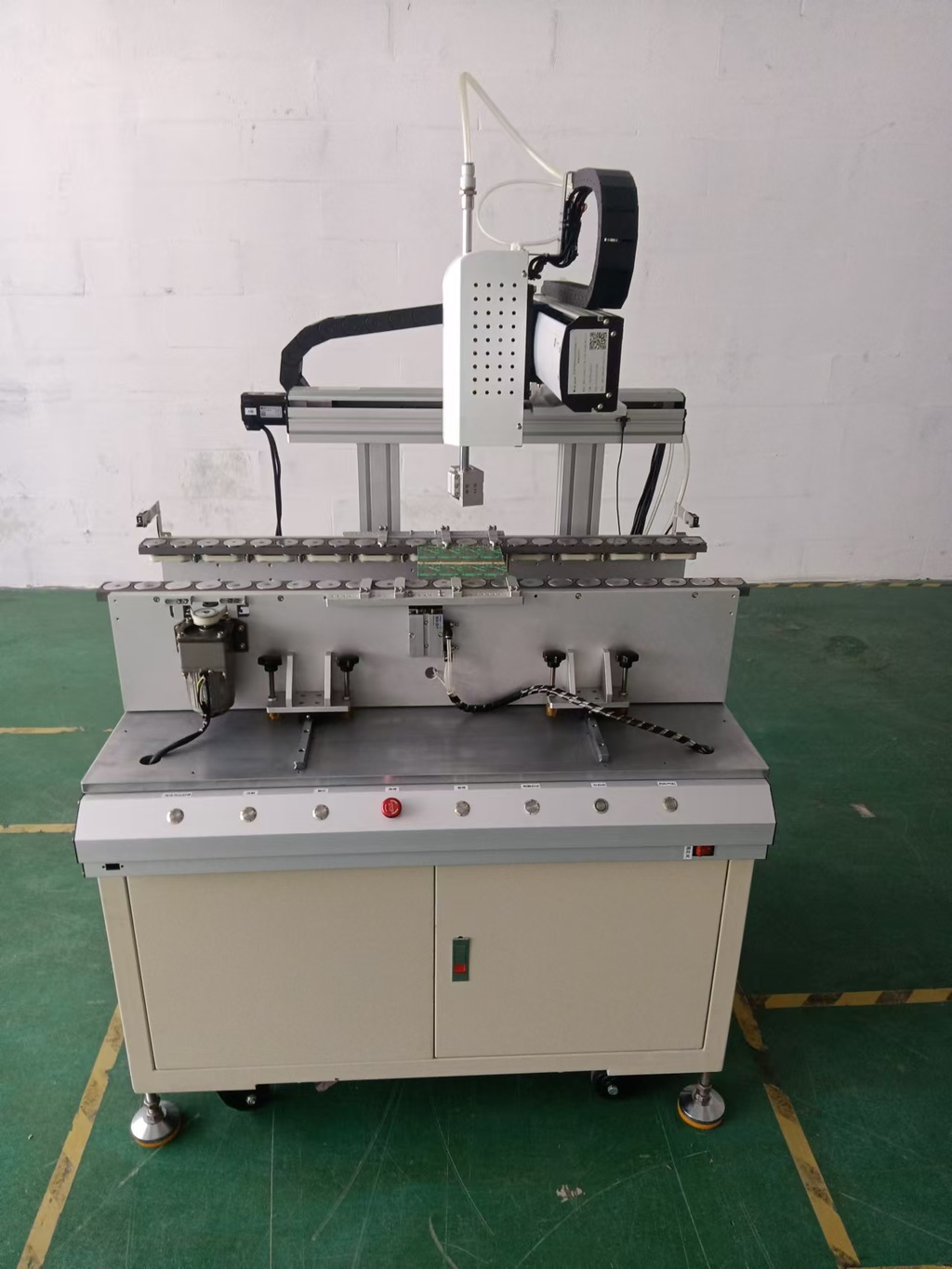

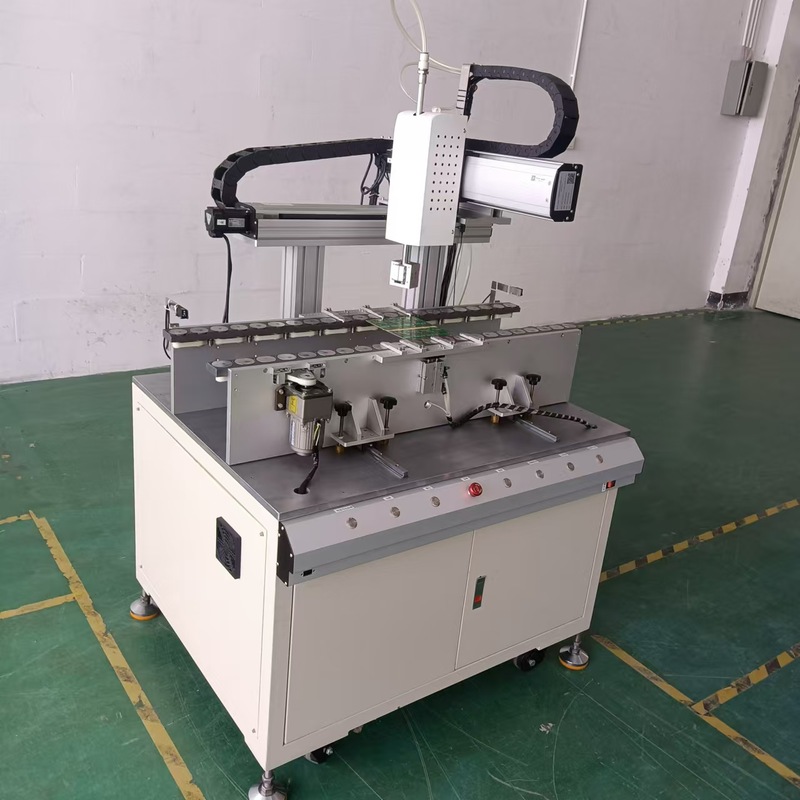

簡易在線式PCBA剪腳機
簡易在線式PCBA剪腳機
產品用途：
主要適用于PCB行業線路板選擇性剪腳
規格表：
主要適用于PCB行業線路板選擇性剪腳
特點：
可直接連接流水線，也可獨立作業
自動感應，自動定位，作業完成自動流出
剪腳速度快，理論最快速度18000點
可選擇性剪腳，高度可任意設置
Z軸可360度旋轉，避開障礙
真空吸料裝置吸走廢料
程序優化，操作簡單，示教編程
主要配置：
臺灣OPT氣動剪刀（可選配日本利萊）
上銀導軌
TBI絲桿
研控閉環伺服馬達
全職主控系統
規格表：
| 項目 | 參數 |
| 長*寬*高 | 750*690*1300mm |
| 重量 | 120KG |
| 電源 | 220V,AC（單相）50/60HZ |
| 功率 | 1.5KVA |
| 氣壓 | 0.6-0.8Mpa |
| 剪腳驅動方式 | 氣動（剪刀） |
| 驅動系統 | (X,Y,Z,R)研控伺服驅動器，伺服馬達 |
| 系統保護 | 內置軟保護 |
| 定位校正方式 | 剪刀口對位 |
| 線路板輸送 | 自動（在線式） |
| 剪腳速度 | 15000點/H |
| 基板尺寸 | 最小50mm*50mm 最大400mm*400mm |
| 基板厚度 | 0.75-3.0mm |
| PCB邊距 | ≧3mm |
| PCB插件高度 | ≦40mm |
| 插件方向 | 0度，90度，180度，270度 |
| 引腳偏移 | ≦2mm |
| 引腳長度 | 0.5~10mm |
| 引腳密度 | ≥1mm |
| 引腳直徑 | 0.2-1.5mm |
